Instalace zásuvek ABB Zenit
Zní to povědomě? V domě vám vypadne proud, spustíte benzínový nebo naftový generátor a hlavní spotřebič – plynový kotel – zrádně tiše a hlásí chybu. Nespěchejte s obviňováním zařízení. Kotel i generátor jsou s největší pravděpodobností plně funkční. V tomto článku si rozebereme, proč se to děje a co je nejdůležitější, jak to opravit – kompetentně, bezpečně a v plném souladu s elektrotechnickými pravidly.
Základní problém: proč kotel „nevidí“ generátor
Většině domácích spotřebičů, od žehličky po televizi, je vůbec jedno, kde se v jejich zásuvkách nachází „fáze“ a „nula“. Moderní plynový kotel je však mnohem složitější zařízení. Jeho automatizace, zejména senzor ionizace plamene, musí pro správný provoz a bezpečnostní řízení jasně určit fázi (L), pracovní nulu (N) a ochranné uzemnění (PE). Ve stacionární síti je vše jasné: potenciál pracovní nuly (N) je vždy blízký potenciálu země.
99 % domácích generátorů má na výstupu tzv. „izolovaný nulový vodič“. To znamená, že nemá fázi a nulu v obvyklém slova smyslu. Místo toho jsou na výstupu dva ekvivalentní vodiče, které lze konvenčně nazvat „fáze-fáze“. Napětí mezi nimi je 220 V, ale vzhledem k zemi bude každý z nich mít 110 V.
Automatizace kotle, která nezjistí jasnou nulu, to vnímá jako nouzovou situaci (například přerušení neutrálního vodiče) a blokuje zapalování.
“Zrození nuly”: Jak proměnit jednu fázi v nulu
Abychom si kotel a generátor „spřátelili“, musíme pro ně uměle vytvořit známé podmínky. To se provádí ve dvou povinných fázích.

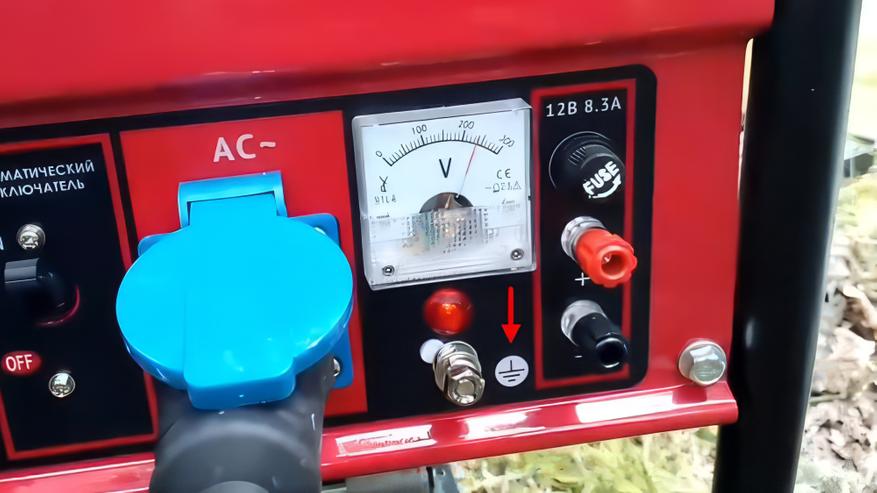

- Krok 1: Uzemnění rámu generátoru. Toto není doporučení, ale bezpečnostní axiom. Na rámu generátoru je vždy svorka označená GND nebo charakteristickým symbolem uzemnění (┴). Tato svorka musí být bezpečně připojena k uzemňovacímu obvodu vašeho domu. Pokud neexistuje trvalé uzemnění, je třeba zorganizovat dočasné – zatlouct kovový kolík (kus úhelníku, výztuže) do země do hloubky alespoň 1-1.5 metru a připojit se k němu.
- Krok 2: Vytvoření pracovní nuly (neutralizace). Nyní, když je skříň generátoru uzemněna, musíme jeden z jejích výstupních vodičů („fází“) přepnout na nulu. K tomu připojíme tento vodič k uzemněné skříni generátoru (nebo k PE sběrnici v rozvaděči).
Jak to nejjednodušeji udělat? Nainstalujte propojku do zástrčky kabelu, který vede z generátoru do domu, a propojte jeden z fázových kontaktů se zemnícím kontaktem (PE).
Od tohoto okamžiku se jeden vodič stává plnohodnotnou pracovní nulou (N), protože jeho potenciál je násilně vyrovnán s potenciálem země. Druhý vodič se automaticky stává fází (L). Nyní bude mít kotel všechny podmínky pro normální provoz.
Zabezpečení připojení: Ochrana před závažnou chybou
Toto je nejdůležitější část. Nesprávné připojení generátoru k domu může vést k tragédii.
VAROVÁNÍ! SMRTELNĚ NEBEZPEČNÉ! PŘÍSNĚ JE ZAKÁZÁNO připojovat generátor k domácí síti přes běžnou zásuvku pomocí kabelu typu zástrčka-zástrčka. Tímto připojením přivedete 220 V ZPĚT do externího elektrického vedení. Pokud v tuto chvíli na vedení pracuje tým elektrikářů, utrpí smrtelný úraz elektrickým proudem.
Toto varování je výsledkem kolektivní zkušenosti a zdravého rozumu všech energetických a elektrotechnických inženýrů.
Jediný správný a bezpečný způsob, jak integrovat generátor do domácí sítě, je pomocí třípolohového (reverzibilního) přepínače.
- „Síť“: dům je napájen z externí sítě.
- „Nula“ (střední poloha): dům je zcela bez proudu.
- „Generátor“: Dům je napájen generátorem.
Jeho klíčovou výhodou je mechanický zámek, který fyzicky zabraňuje současnému napájení domu napětím z generátoru a externí sítě. To je 100% záruka bezpečnosti.
Závěry: Konečný kontrolní seznam pro teplo a bezpečnost
Celý na první pohled složitý proces se skládá z jednoduché a logické posloupnosti akcí. Než spustíte kotel z generátoru, v duchu si projděte tento kontrolní seznam:
- Bezpečnostní základ: tělo generátoru je spolehlivě uzemněno.
- „Mozek“ systému: „poctivá“ funkční nula se vytvoří instalací propojky do zástrčky prodlužovacího kabelu.
- Ovládání: správná montáž zkontrolována multimetrem (N-PE ≈ 0V).
- Ochrana proti závažné chybě: generátor je k domu připojen přes přepínač, a nikoli přes „záložní kabel“ do zásuvky.
Dodržením těchto kroků proměníte kombinaci generátoru a kotle z potenciálně problémového zdroje ve spolehlivý a předvídatelný záložní systém vytápění.
Zde je podrobný fotonávod krok za krokem pro vaši pozornost — Jak zapojit zásuvku pro vnitřní rozvody se šroubovacími svorkami na příkladu modulárních mechanismů ABB Niessen Zenit.
Zvažme možnost připojení „smyčky“ bloku zásuvek ze dvou kusů, přičemž jedna zásuvka je připojena z druhé. U tohoto schématu instalace vstupuje napájecí kabel do zásuvkové krabice jedné zásuvky a z ní jde připojení sousedního mechanismu atd. Po demontáži tohoto typu instalace budete moci instalovat zásuvky s libovolnými schématy připojení a libovolným množstvím.
Pro instalaci budeme potřebovat:
— Plochý šroubovák (indikátor)
– Montážní nůž nebo odizolovací zařízení
— Kleště nebo boční štípačky
Začínáme s instalací:
1. Vypněte elektřinu! K tomu je třeba v elektrickém rozvaděči přesunout páčky jističů do polohy „vypnuto“, obvykle je to poloha, ve které páčka směřuje dolů.
Který stroj přesně je třeba vypnout, pokud není podepsán, se určuje empiricky, vypínáním jednoho po druhém a kontrolou například pomocí indikátorového šroubováku přítomnosti napětí v zásuvce. V extrémních případech vypněte vše. Pak se však ujistěte, že v místě instalace není elektrický proud!
2. Do zásuvkových krabic instalujeme podpěry, upravujeme je podle úrovně a pevně je k sobě přitlačujeme. Mezi instalačními krabicemi připravíme a potáhneme tři dráty o průřezu 2,5 mm²; v našem případě jsme použili plochý kabel VVGng.
Nezapomeňte dodržovat shodu barev. Podle PUE (Pravidla pro elektroinstalaci) tedy:
- BÍLÁ, HNĚDÁ NEBO ČERNÁ barva vodiče – používá se k označení fázového vodiče (FÁZE)
- MODRÁ – pro označení nulového pracovního vodiče (NULA)
- ZELENOŽLUTÁ barva po celé délce – pro označení nulového ochranného vodiče (UZEMNĚNÍ).
Do zásuvných krabic také instalujeme podpěry, které zarovnáváme podle úrovně, blízko sebe.
3. Pomocí kleští nebo bočních štípaček zkraťte vodiče v krabicích tak, aby jejich délka byla přibližně 10 cm. Odstraňte 8-10 mm izolace z konců a poté podle barvy umístěte vodiče do šroubovacích svorek zásuvek umístěných na zadní straně mechanismu a poté utáhněte šrouby shora. ZELENO-ŽLUTÝ vodič upevněte do střední svorky a MODRÝ a BÍLÝ vodič do vnějších, přičemž v každé dvojici svorek by měl být volný prostor.
Naše podrobné pokyny ZDE vám pomohou sami určit, který vodič je fázový, nulový a uzemňovací.
4. Opatrně nainstalujte mechanismus objímky do podpěry, zasuňte jej do drážek a zatlačte na objímku, dokud nezaklapne.
5. Opakujte kroky 3 a 4 pro zbývající zásuvku, ale místo jednotlivých vodičů umístěte do svorek identicky zbarvené páry vodičů ve stejném pořadí – ZELENÁ-ŽLUTÁ – do střední svorky, MODRÁ a BÍLÁ do vnějších. Poté nainstalujte zásuvku do držáku.
6. Nainstalujte rám. Za tímto účelem se nohy na zadní straně rámu zarovnají s drážkami v podpěře a s trochou úsilí se do ní zasunou. Tím je instalace dokončena.
