Jaká vzdálenost by měla být mezi houpačkami?

Na dětském hřišti se houpačky umísťují tak, aby se vyloučila možnost kontaktu dětí na něm s pohyblivými prvky houpačky, např. umístěním houpaček po obvodu hřiště.

Pokud je souvislý plot, vstupy na hřiště v plotu jsou uspořádány po stranách pozemku blíže ke středu. Návrh vstupů na hřiště by měl omezovat rychlost vstupu dětí na hřiště a bránit dětem v procházení nebo stání za houpačkami nebo před nimi.

Houpačka je umístěna ne blíže než 1500 mm od boční hrany sedáku k plotu.

Aplikace

Tato norma platí pro houpačky instalované na dětských hřištích. Norma stanovuje obecné požadavky na bezpečnost návrhu a zkušební metody houpaček všech typů.

Do jednoho rámu houpačky je povoleno umístit maximálně dvě sedačky, aby děti při používání houpačky nemohly přecházet přes houpací zóny.

Je povoleno připojit rám houpačky nebo horní nosník houpačky k dalšímu hernímu zařízení, pokud jsou zavedena další bezpečnostní opatření (zvýšení bezpečnostní zóny houpačky o 1,5 m, přítomnost zábran, plotů atd.).

Výška volného pádu

Výška volného pádu D se určuje jako vzdálenost od středu houpačky k zemi, když je sedák houpačky nakloněn ze své původní polohy o úhel 60° podle obrázku 8 nebo podle vzorce:

kde h ₂ — délka závěsného prvku houpačky, mm;
h ₃ — výška odpružení sedadla, mm.

A — vzdálenost od osy houpačky k těžišti sedadla při naklonění pod úhlem 60°; A = 0,867xh₂B и C – rozměry v závislosti na vlastnostech povlaku tlumícího nárazy, rovnající se: B = 1750 mm – pro syntetické povlaky tlumící nárazy; C = 2250 mm – pro nátěry tlumící nárazy ze sypkých materiálů; D — maximální výška volného pádu; L — délka přistávací zóny; W — šířka přistávací zóny; Z — vzdálenost mezi osami sousedních otočných sedadel

Obrázek – Určení výšky volného pádu a velikosti doskokové zóny houpačky

Rozměry přistávací plochy

Pro všechny houpačky, délka přistávací zóny L vypočítané jako součet vzdáleností A и Bnebo A и C, v závislosti na vlastnostech povlaku tlumícího nárazy, podle obrázku.

Vzdálenost A lze vypočítat pomocí vzorce

kde h₂ — délka závěsného prvku houpačky, mm.

Pro syntetický povrch pohlcující nárazy instalovaný ve stejné úrovni jako povrch celé hrací plochy, rozměr B rovná 1750 mm.

Pro nátěry tlumící nárazy vyrobené ze sypkých materiálů velikosti C rovná 2250 mm.

Navíc pro doskočiště se syntetickým potahem tlumícím nárazy, uspořádaným ve stejné úrovni jako povrch celé hrací plochy, podle velikosti B, rovnající se 1750 mm, přidejte 500 mm dlouhou zónu bez překážek podle obrázku.

Vzájemné překrývání přistávacích zón houpaček umístěných v různých rámech není povoleno

Swing zóny

Oblasti houpání jsou znázorněny na obrázku níže.

1 – pádová zóna; 2 – bezpečnostní zóna; 3 – přistávací zóna

Obrázek – Swing zóny

U houpaček s délkou sedáku nepřesahující 500 mm je šířka doskokové zóny W musí být minimálně 1750 mm.

Pro sedadla delší než 500 mm šířka přistávací zóny W zvýšení o 500 mm mínus délka konkrétního sedadla.

Jaká by měla být správná dětská houpačka, která nemůže dítěti vážně ublížit?

06. července 2016, 08:36, IA Amitel

Předpokládá se, že výroba houpačky pro dítě je snadná a nevyžaduje mnoho znalostí. Případy úmrtí dětí v takových strukturách nás však nutí myslet jinak. V okrese Shipunovsky na Altajském území tak v roce 2015 nesprávně nainstalovaná houpačka zabila šestileté dítě. Konstrukce byla špatně zajištěná a spadla na dítě. Jaká by měla být správná dětská houpačka, která nemůže dítěti vážně ublížit – na to se podíval redaktor “Altajský stavební portál” a programy „Stavebnictví“. Konstantin Ganov.

V roce 2013 Rusko přijalo normy GOST pro houpačky na zahradě. Podle jejich požadavků by vzdálenost mezi závěsem a houpacím stojanem neměla být menší než 40 cm.To je promyšleno tak, aby se houpající se dítě nemohlo zranit, ani když roztahuje ruce do stran. Mezi povrchem sedadla a povrchem hrací plochy by také nemělo být méně než 40 cm.

A co je nejdůležitější: od roku 2013 je zakázáno používat na houpačkách pevné odpružení. Jsou příčinou většiny úrazů u dětí. Faktem je, že tuhé zavěšení funguje jako páka, která zvyšuje sílu úderu: čím delší je pevná páka zavěšení, tím silnější je úder.

Nebezpečný houpačka

Televizní program „Stroyka“ provedl nárazový test pákových houpaček, které jsou k dispozici na nádvořích Barnaul. Ukázalo se, že porcelánový hrnek se rozbil na kusy, když překážel na houpačce s tvrdými věšáky. Sedák s pružnými ramínky stejný hrnek nepoškodil.

Abychom byli spravedliví, je třeba poznamenat, že v loňském roce byly některé nebezpečné projektily na hřištích v Barnaulu demontovány. Místopředseda výboru Barnaul pro bydlení a komunální služby pro styk s veřejností o tom řekl stavebnímu portálu Altaj Alexej Pakhomenko.

Jak самому udělat bezpečný švih

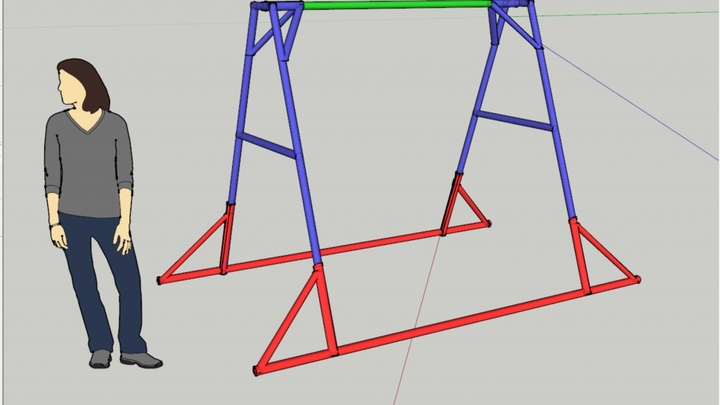

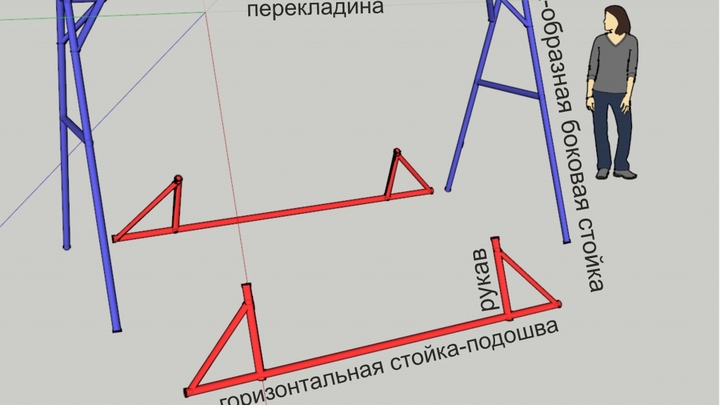

Program „Stavba“ zhotovil prefabrikát houpací model pro děti vojenského personálu posádky Topchikha. S přihlédnutím ke všem bezpečnostním požadavkům se tým Stroika rozhodl vyrobit houpačku z odolné kovové trubky o dvou průměrech tak, aby jedna těsně zapadla do druhé. Boční regály, podobné písmenu A, jsou připojeny přes objímky většího průměru k příčce a horizontálním podrážkám regálu. Všechny prvky mají přídavné výložníky a výztužná žebra pro celkovou prostorovou stabilitu.

Délka nohou na stojanech je 2 metry 20 cm; rukávy, do kterých se vkládají příčky, jsou 25 cm; Délka příčky je 2 metry. Vzdálenost mezi rukávy na podrážkách je stejná – 2 metry, šířka podrážky je 3 metry.

Díly musíte spojit pomocí cvočků, přičemž nezapomeňte na střední ovládání.

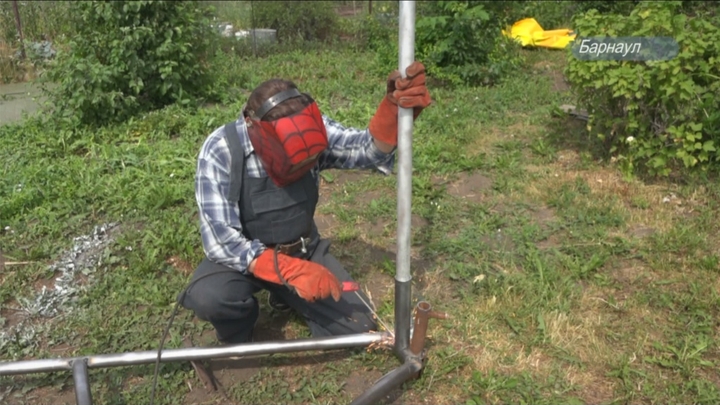

Vzhledem k tomu, že budoucí boční sloupek leží přísně rovnoběžně, svařujeme 25centimetrovou objímku pro příčku přísně kolmo, přičemž kolmost řídíme podél magnetických úrovní ve dvou rovinách.

Stejným způsobem sestavujeme zbývající prvky kovové konstrukce. Smyčky k příčce by měly být umístěny tak, aby se vzdálenost mezi nimi zužovala směrem k sedadlu: tímto způsobem se houpačka bude houpat přesně v jedné rovině (dozadu a zpět).

Tento design lze sestavit během několika minut.

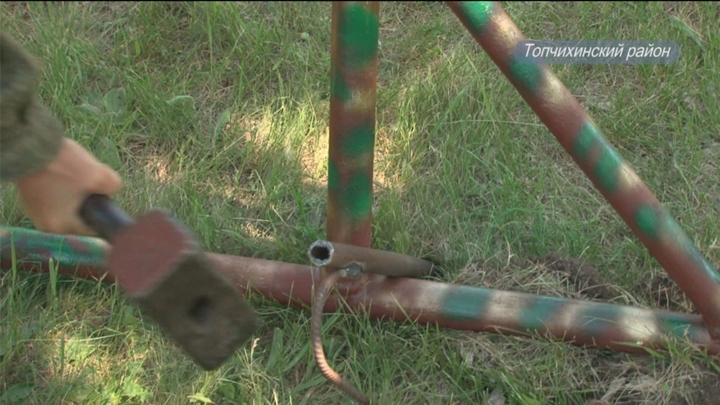

Aby rám houpačky nespadl, přibijeme základnu pomocí kolíků o délce nejméně 70 cm s držáky ve tvaru smyčky nahoře: ohnuté kusy výztuže.

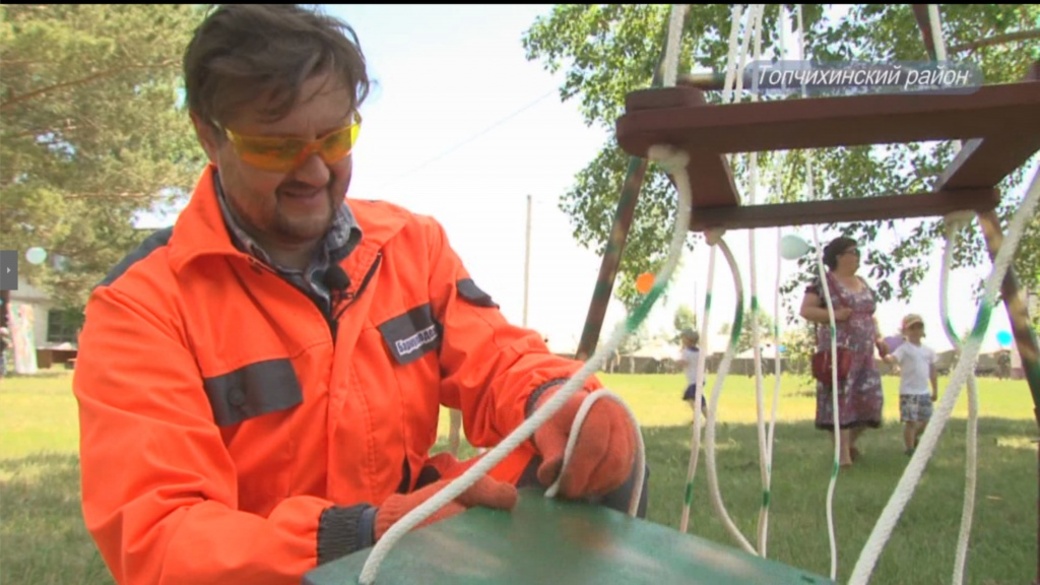

Sedák nejsnáze vyrobíte z překližky o tloušťce minimálně 12 mm. Vlastní sedák stačí vyříznout o rozměru 40×30 centimetrů, následuje zaoblení rohů a 4 stran na šířku 5-8 cm, hotové díly je lepší obrousit a nalakovat. Tyto prvky jsou připevněny k uzlům navlečeným do otvorů podél okrajů lanových závěsů.

Závěsy můžete jednoduše připevnit na smyčky na hrazdě, ale je lepší je připevnit karabinami přes náprstky, jak je znázorněno na fotografii.
