Typy zásuvek, jejich výběr

V každodenním životě se bez zásuvek neobejdete. Liší se technickými vlastnostmi a účelem, pro který se používají. Existují různé modely, včetně těch, které kromě hlavních funkcí mají i další.

Abyste pochopili, kterou zásuvku si vybrat pro konkrétní místnost, musíte si nejprve prostudovat jejich typy a naučit se, jak si správně vybrat.

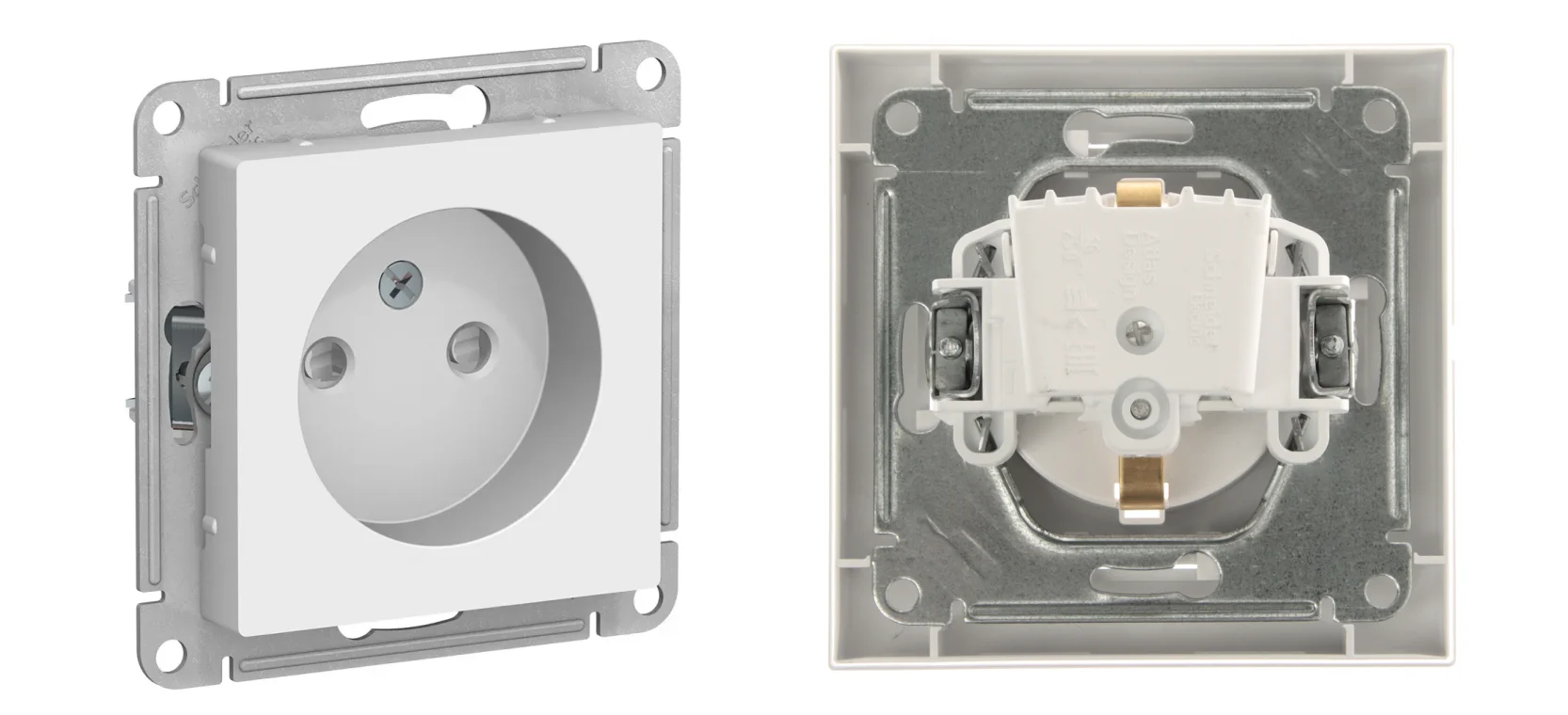

Struktura soketu

Konstrukce zařízení zahrnuje vnitřní mechanismus s kontakty a plastový panel. Z elektrického panelu je ke kontaktům připojen kabel. Po zasunutí zástrčky do zásuvky se prvky, které vedou proud, dotknou jejích pinů, přes které je do zařízení dodáváno napětí pro jeho plný provoz.

Podšívka plní ochranné a dekorativní funkce. Zdobí zařízení, zakrývá jeho mechanismus a zabraňuje vniknutí malých předmětů a nečistot dovnitř. Chrání také před vnějším kontaktem s vnitřními prvky, které jsou pod napětím.

Studujeme typy a vlastnosti zásuvek

Každá zásuvka má své vlastní funkční rozdíly v parametrech: jmenovitý proud, konektory, způsoby instalace a další doplňkové funkce.

Konektorem

Nejprve věnujte pozornost konektoru. Zařízení sovětské výroby je vybaveno dvěma kulatými kontakty, zatímco modernizované má dva další kontakty pro horní a spodní uzemnění. Zahraniční výrobky mají obdélníkové kontakty. To se vyskytuje i u ruských modelů, ale extrémně zřídka.

Některá zařízení jsou vybavena nestandardními zásuvkami. Obvykle se jedná o zásuvky pro telefon, počítač, anténu, které mají speciální konektory pro připojení FM, RG45, RG11, HDMI, TV-SAT a televizních kabelů.

Podle způsobu instalace

Liší se principem instalace – otevřené a skryté. Ty, které patří k prvnímu typu, se montují na libovolnou část zdi, je k nim připojen kabel, položený nad hlavou. Při instalaci druhým způsobem je mechanismus zabudován do zásuvkové krabice a připojen ke skrytému vedení.

Otevřenou instalaci lze doplnit speciálním zařízením, které nahradí nástěnnou krabici – montážní krabicí.

Podle počtu hnízd

Podle normy je zásuvka navržena pro jeden slot. Dnešní trh nabízí zařízení se dvěma nebo více sloty. Pokud se jedná o vestavný model, bude instalace kvůli velké krabici zásuvky obtížná.

Pohodlí při instalaci zajišťují dvojitá zařízení s možností instalace do jedné zásuvkové krabice.

Podle funkčnosti

Možnosti modelu s dalšími funkcemi:

• S vestavěným proudovým chráničem (RCD). Tato možnost pomáhá předcházet únikům proudu a v případě takové situace okamžitě uzavře přístup k napětí pro spotřebitele.
• Se závěsy, což jsou ochranné plastové díly, které zabraňují vniknutí cizích předmětů ke kontaktům. Pokud je stisknete současně, oddálí se.
• Výklopné víko zabraňuje vniknutí vlhkosti a prachu do zařízení.
• S podsvícením, které vám pomůže s orientací v tmavé místnosti.
• Časovač se používá k nastavení specifického provozního režimu zařízení.
• Elektroměr, který zaznamenává množství energie spotřebované připojenými zařízeními.
• USB porty jsou vhodné pro nabíjení elektronických zařízení.
• Wi-Fi – s jeho pomocí můžete zařízení ovládat na dálku přes mobilní telefon, i když majitel není doma.

Technické vlastnosti zásuvek

Výběr zásuvek pro domácnost je ovlivněn nejen dostupností dalších funkcí a individuálními preferencemi jejího majitele, ale také technickými parametry, které musí být vhodné pro vlastnosti domácí elektroinstalace a elektrických spotřebičů napájených elektřinou.

Jmenovitý proud

Toto je hlavní kritérium, podle kterého se vybírá zařízení pro napájení různých elektrických zařízení. Na trhu jsou k dispozici následující jmenovité hodnoty:

• 6A – celkový připojený výkon až 1300 W;
• 10 A – až 2200 W;
• 16 A – až 3500 W;
• 32A – až 7000 W (speciální verze).

Pokud vyberete zásuvku, která neodpovídá spotřebě energie určitého zařízení, například elektrický gril o výkonu 2,2 kW je zapojen do zásuvky 6A, kontakty mechanismu se stanou nepoužitelnými. V důsledku toho zařízení přestane fungovat. V případě přetížení se aktivují automatické spínače a dodávka proudu se zastaví. Pokud se tak nestane, byla zásuvka vybrána nesprávně.

Základy

Připojení k uzemňovacímu zařízení umožňuje bezpečné používání elektrického vedení a samotného zařízení. Po instalaci je „uzemnění“ vycházející z panelu s nulovým a fázovým vodičem připojeno k uzemňovacím kontaktům zásuvky.

Třída ochrany

Tělo zařízení obsahuje informace v číslech (0-6) o třídě ochrany proti vlhkosti a prachu. Běžné zařízení má IP20, což znamená ochranu proti malým předmětům, ale nemá ochranu proti kapající vodě. Do koupelen se obvykle kupují zásuvky s úrovní ochrany alespoň IP44. Zabraňují vniknutí částic větších než milimetr, stejně jako stříkající vody. Ve venkovních podmínkách se zařízení třídy IP54 instalují pod stříšku.

Je třeba zohlednit i konstrukci zařízení chráněných proti vlhkosti. Musí mít membránu a v nejlepším případě by měly být vybaveny ochranným krytem a závěsy. Modelem s takovými výhodami je zásuvka Art Gallery 16 A IP44.

Výběr správného

Důležitou roli při výběru zásuvky hraje typ zapojení. Můžete sem zahrnout i úroveň vlhkosti a samozřejmě i peníze, které byly zmíněny dříve. Níže je podrobný rozbor, jak se při výběru zařízení na základě zátěžového výkonu a charakteristik zapojení nemýlit.

Vlastnosti elektroinstalace

Maximální přípustný proud je určen tloušťkou průřezu kabelu. Pro lepší představu si vezměme skryté zapojení z měděných drátů o průřezu 1,5 mm2 pro jednofázovou síť 220 V.

Předpokládejme, že vedení vede přímo z panelu pouze do této zásuvky. V tomto případě je maximální povolený proud 15 A a zátěž je 3,3 kW. Proto je pro takový kabel nutné zvolit zásuvku s jmenovitým proudem 16 A. V tomto případě můžete nainstalovat zařízení pro 32 A, za předpokladu, že jsou splněny požadavky na zátěž, ale jmenovitý proud 6/10 A nebude stačit.

Obvykle vede jeden vodič z elektrického panelu do několika zásuvek najednou. Standardní průřez kabelu je 2,5 mm2, jehož maximální zatížení v jednofázové síti je 4,6 kW. Za předpokladu, že do jedné zásuvky nebude zapojeno zařízení s maximálním povoleným výkonem, zde si můžete vybrat modely s jmenovitou hodnotou 16 A. Pokud do jednoho bodu vede vodič s žilami 2,5 mm2 (to se často stává při připojení elektrického sporáku), měli byste zvolit zařízení na 32 A. K tomu je vhodná zásuvka Blanca od společnosti Systeme Electric.

Další doporučení

Odborníci doporučují kupovat zásuvky až po dokončení rekonstrukce. Během instalace se může počet napájecích bodů lišit. Výběr zařízení může být také ovlivněn uspořádáním nábytku v místnosti. Někde bude proto nutné instalovat dvojité nebo trojité modely, včetně těch s ochranou proti vlhkosti.

Vzhled zásuvek také není bezvýznamný. Koneckonců by měly stále ladit se stylem domu a interiéru. U toho všeho je nutné vzít v úvahu, že spotřebiče, které jsou namontovány na dřevěném podstavci, by měly mít grafitové, béžové nebo šedé odstíny. Stejnou texturu zde nenajdete. Stěny stejného tónu se dobře hodí k spotřebičům, na kterých jsou aplikovány obrázky dřeva, jako jsou Unica a Blanca od Systeme Electric.

Vážení zákazníci! U nás si můžete vybrat a osobně otestovat zásuvky, vypínače a další domácí spotřebiče v akci. Během procedury si můžete nejen vizuálně posoudit prezentované produkty, ale i se jich dotknout. Naše adresa: Moskva, Izmailovský bulvár, 55, kancelář 35

Moderní elektrické příslušenství, kromě svých hlavních funkcí, je schopno provádět mnoho dalších úkolů. Výjimkou v tomto případě nejsou zásuvky a vypínače. Lišit se mohou nejen vzhledem, ale i technickými a dalšími parametry. Abyste při výběru těchto doplňků neudělali chybu, měli byste si před nákupem pečlivě prostudovat jejich hlavní vlastnosti.

Jaké typy zásuvek existují?

Všechny modely zásuvek se liší technickými parametry, způsobem instalace a doplňkovým vybavením.

Технические характеристики

• Jmenovité napětí – standardní produkty pro domácnost a kancelář fungují v síti 220-240 V. Existují také modely určené pro napětí 380 voltů, obvykle se používají v průmyslových prostorách k připojení vysoce výkonných zařízení.
• typ konektoru – u nás jsou nejrozšířenější modely zásuvek s konektorem typu C (dva kulaté kontakty) a typu F (stejné dva kulaté kontakty, nahoře a dole doplněné zemnicími držáky).
• Počet zásuvek v modulu – v závislosti na počtu současně připojených elektrických spotřebičů v různých místnostech lze použít moduly se dvěma, třemi, čtyřmi nebo více zásuvkami. Existují i ​​kombinované modely, doplněné o konektory USB, HDMI, RJ-45, RJ-11.
• Stupeň ochrany proti prachu a vlhkosti – je označena indexem IP a označuje možnost použití zásuvek v určitých podmínkách vlhkosti a znečištění životního prostředí.

Způsob montáže

• Vestavěné modely: blok s kontakty pro takové zásuvky je uzavřen ve speciální krabici – zásuvkové krabici, která se montuje do zdi. Viditelná zůstane pouze část těla zařízení, která vyčnívá nad povrch stěny. Zásuvky instalované v uzemněných sítích mají další uzemňovací kontakty.
• Modely nad hlavou používá se v případě otevřené instalace kabelových systémů.
• Přenosné modely: Tyto zásuvky se obvykle dodávají s kabelem a zástrčkou pro použití jako prodlužovací kabely. V prodeji najdete i modely bez přídavných šňůr – připojují se přímo ke kabelu vycházejícímu ze zdi.

Pro instalaci zásuvky je pečlivě rozdělena na dvě části, poté jsou odizolované kontakty vloženy do svorek. Jako další možnosti mají některá zařízení tohoto typu tlačítko napájení a indikátor provozního režimu.

Další funkce

Moderní zásuvky mohou být vybaveny ochrannými kryty, časovači pro vypnutí elektrického zařízení, vyhazovačem zástrčky (pro pečlivé vyjmutí), vestavěným elektroměrem a mnoha dalšími užitečnými možnostmi.

Vlastnosti výběru zásuvek

Pro domácí použití jsou v bytech a kancelářích instalovány standardní zásuvky. Potřeba jejich množství se vypočítává individuálně, ale doporučuje se instalovat modely se 4-6 konektory podél alespoň jedné ze stěn v případě, že potřebujete k síti připojit zařízení, která se nepoužívají každý den.

• V dětských pokojích je lepší instalovat zařízení, která mají kryty nebo závěsy, které dětem brání v přístupu k zásuvkám.
• Pro koupelny, jiné místnosti s vysokou vlhkostí a venkovní použití je třeba vybrat výrobky s vysokým stupněm ochrany proti prachu a vlhkosti (IP44, 54, 65 nebo 68).
• Na zahradních pozemcích soukromých domů se často používají různé stroje a zařízení (sekačky na trávu, stroje, další zahradní a zahradnická technika). Pro ně má smysl poskytnout samostatný modul externích zásuvek. Taková zařízení musí být uzemněna.

Jaké typy přepínačů existují?

Hlavním úkolem standardního vypínače je zajistit přívod energie ze sítě do elektrického spotřebiče a zastavit jej, když není potřeba použít světelný zdroj. Spínače mohou mít různé provedení.

Všechny modely lze klasifikovat podle následujících kritérií:

• způsob přepínání;
• způsob instalace;
• stupeň ochrany proti prachu a vlhkosti;
• způsob ovládání zařízení.

Podívejme se na každou charakteristiku podrobněji.

Způsob přepínání

• Šroubová koncová zařízení: dráty v nich jsou spojeny speciálními upínacími prvky, které jsou zajištěny běžným šroubem. Tato možnost přepínání je považována za nejspolehlivější, ale je složitější z hlediska instalace.
• Zařízení s pružinovým kontaktem: dráty v takových mechanismech jsou upevněny speciálními pružinovými kontaktními deskami. Způsob připojení je poměrně spolehlivý a snadněji se instaluje. S ním musí být dráty upnuty v určité poloze, jinak spínač nebude fungovat.

Způsob montáže

• Nadzemní zařízení: mechanismus je aplikován na povrch stěny a připevněn k ní. Vzhledem k tomu, že takové vypínače vyčnívají nad stěny, nevypadají vždy esteticky. Jsou však jednodušší na instalaci a funkčnost.
• Integrovaná zařízení: spínač těchto mechanismů je namontován v dutině vyvrtané ve stěně a je do ní zcela zapuštěn. Taková zařízení mají atraktivnější vzhled, ale jejich instalace je mnohem obtížnější ve srovnání s těmi nad hlavou.

Stupeň ochrany bydlení

Spínače pro domácnost lze použít v nejrůznějších podmínkách, včetně nepříznivých podmínek, takže jejich pouzdra musí mít odpovídající úroveň ochrany před vlhkostí a znečištěním.

Stupeň krytí zjistíte tak, že v označení najdete digitální hodnotu indexu IP – čím je vyšší, tím je lampa spolehlivější, bez ohledu na podmínky jejího použití.

• Zařízení s IP20 jsou vhodná pouze do suchých místností,
• IP44 – pro místnosti s vysokou vlhkostí,
• IP65 – pro venkovní použití,
• IP68 – pro instalaci pod vodou.

Způsob ovládání

Existuje mnoho typů přepínačů, které se liší způsobem správy, hlavní jsou:

• klávesnice – tyto spínače jsou vybaveny trvale pevnými kontakty v pouzdře a výkyvným pružinovým mechanismem. Když je tato komprimována nebo roztažena, jsou přenášeny signály. Taková zařízení mohou mít jednu, dvě nebo více kláves pro pohodlnější ovládání.
• smyslové – tato zařízení nemají klíče, kabely ani tlačítka, ovládají se lehkým dotykem speciálních citlivých panelů umístěných na přední straně zařízení;
• s dálkovým ovládáním – mechanismy tohoto typu umožňují ovládat světlo pomocí dálkového ovládání;
• s vestavěnými senzory – takové výrobky mají speciální detektory, které čtou a analyzují určité informace z okolí (pohyby, změny osvětlení atd.) a poté dávají signál ovladačům k zapnutí nebo vypnutí elektřiny.

Existují další možnosti ovládání spínačů, ale téměř všechny jsou variacemi výše uvedených typů.

Vlastnosti výběru přepínačů

• Mechanismy klávesnice se nejčastěji používají v obytných prostorách: jsou jednoduché a snadno použitelné a mají také obrovskou škálu možností designu, mezi nimiž je snadné vybrat ten správný model pro jakýkoli interiér.
• V místnostech s vysokou vlhkostí (koupelny, sauny, vany, sprchy) je povoleno používat pouze zařízení, která mají zvýšený stupeň ochrany proti prachu a vlhkosti. Nechráněné modely, pokud se na ně dostane voda, mohou způsobit nouzovou situaci a dokonce způsobit vážné poškození zdraví uživatele.
• V ložnicích a dětských pokojích, stejně jako na chodbách a chodbách, je racionální používat modely, které mají dodatečné osvětlení a vestavěný stmívač pro regulaci jasu osvětlení.
• Moderní systémy chytré domácnosti jsou většinou vybaveny dotykovými nebo bezkontaktními ovládacími spínači.

Zásuvky a vypínače jsou zdánlivě nepodstatné prvky interiéru, na kterých však hodně záleží. Správně zvolené příslušenství umožňuje racionálně využívat elektrickou energii a také připojit a provozovat tolik zařízení, kolik je potřeba pro pohodlný život a práci.
